穿梭车货架净距应考虑相关存储单元的整体尺寸，包括任何突出托盘的货物尺寸。除非另行规定，可参考表1所示建议值。
表1 穿梭车道净距
净距 | 叉车操作系统 | 堆垛机操作系统 | 子母车操作系统 |
x1 | 穿梭车供应商确定 | 穿梭车供应商确定 | 穿梭车供应商确定 |
x2，x3 | 存储高度不超过9m：≥75mm 存储高度超过9m：≥100mm | ≥75mm | ≥75mm |
x4，x5 | 存储高度不超过9m：≥100mm 存储高度超过9m：≥125mm | ≥100mm | ≥100mm |
y1 | 存储高度不超过6m：≥100mm 存储高度不超过9m：≥125mm存储高度不超过13m：≥150mm | ≥100mm | ≥100mm |
y2 | =y1-y3 | =y1-y3 | =y1-y3 |
y3 | 25mm | 25mm | 25mm |
z1，z2 | 50mm | 50mm | 50mm |
z3 | 50mm | 50mm | 50mm |
d1，d2 d3，d4 | 穿梭车供应商确定 | 穿梭车供应商确定 | 穿梭车供应商确定 |

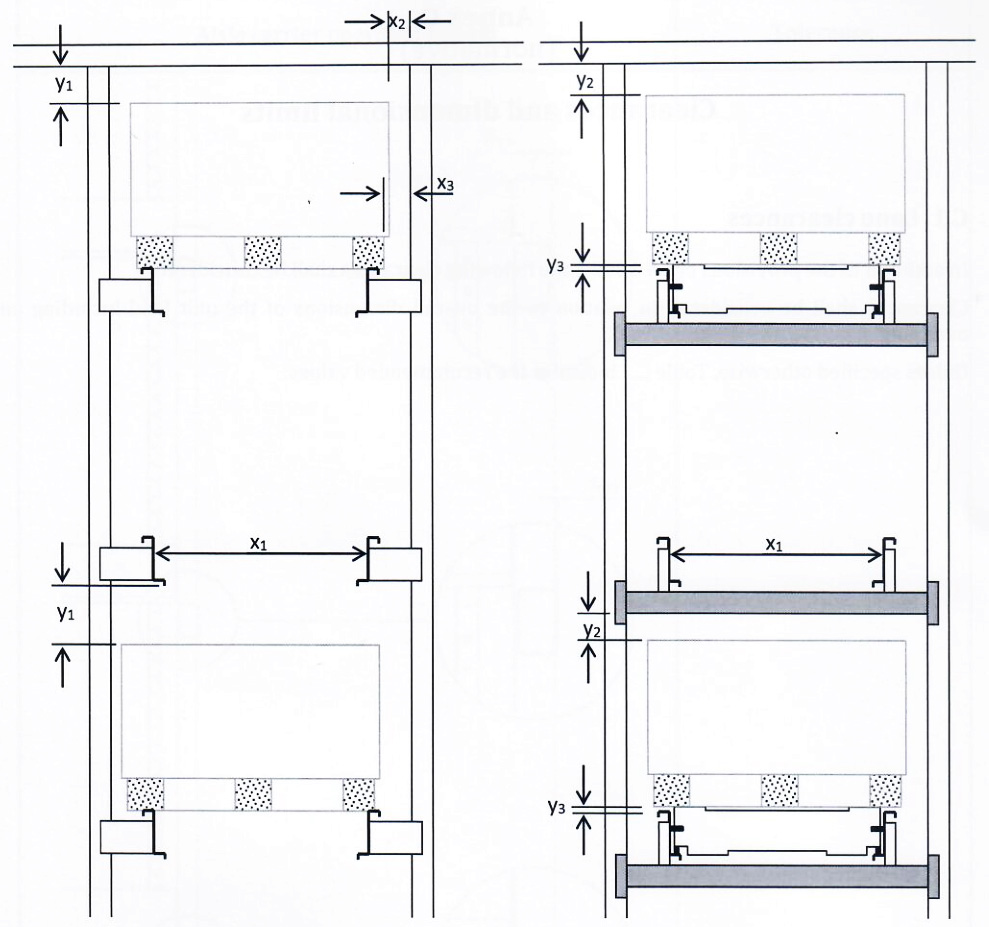

图1 竖向与水平净距
x1为穿梭车轨道间水平净距
x2为货物与立柱间水平净距
x3为存储容器与立柱间水平净距
y1为存储单元放置在穿梭车轨道上时，存储单元顶部与其上横梁或支承座或喷淋系统或其他设施最低点之间的竖向净距
y2为存储单元被穿梭车顶升时，存储单元顶部与其上横梁或支承座或喷淋系统或其他设施最低点之间的竖向净距
y3为轨道上穿梭车的顶升量

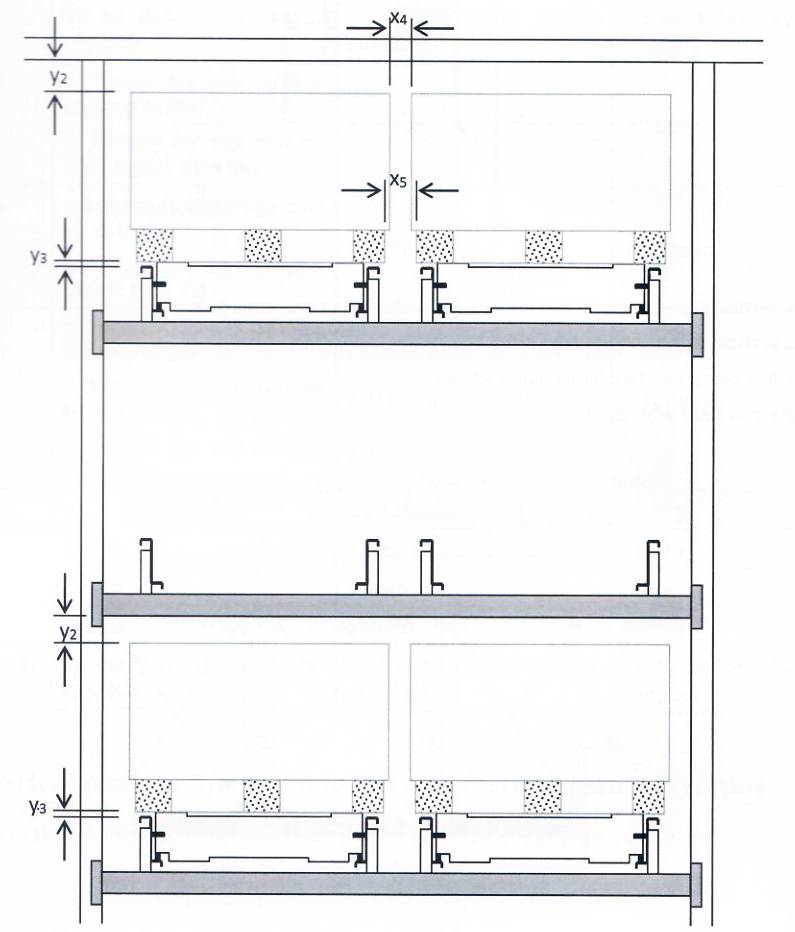

图2 竖向与水平净距
x4为货物与货物间水平净距
x5为存储容器与存储容器间水平净距
y2为存储单元被穿梭车顶升时，存储单元顶部与其上横梁或支承座或喷淋系统或其他设施最低点之间的竖向净距
y3为轨道上穿梭车的顶升量

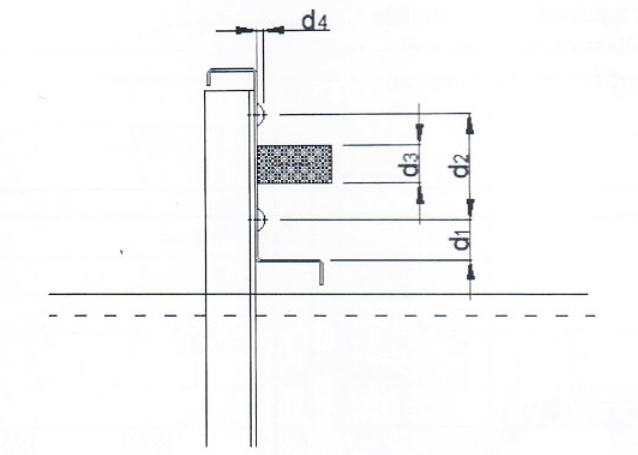

图3 竖向与水平尺寸
d1为轨道运行面与底部螺栓间的竖向距离
d2为螺栓竖向间距
d3为导向轮自由接触面
d4为螺栓相对于轨道侧面的突出量

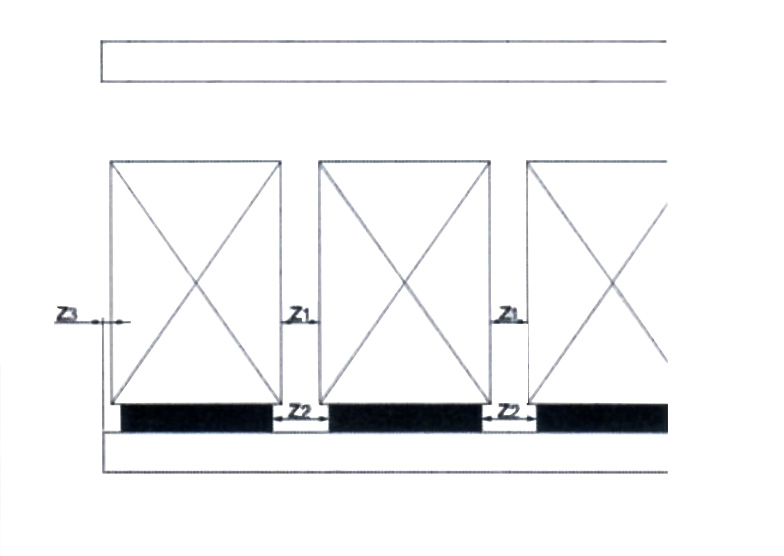

图4 竖向与水平净距
z1为货物间的水平净距
z2为存储容器间的水平净距
z3为轨道端部与最靠近巷道的存储单元间的水平净距
